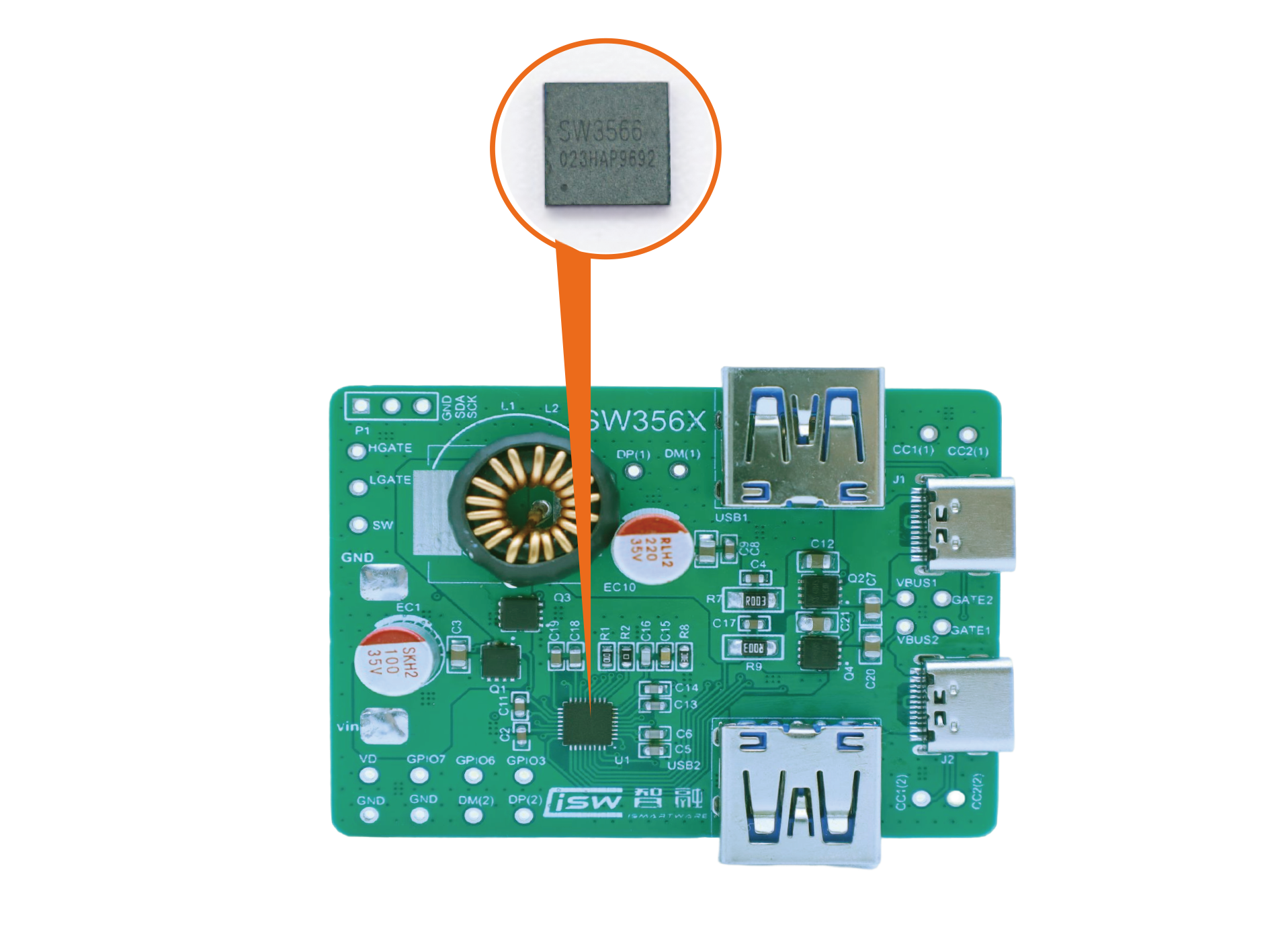

    SW3566 140W双口快充SOC方案
    随着USB-C快充技术的普及，手机、电脑、平板、无人机等移动智能终端设备都已统一实现了PD快充。快充协议也从前几年的PD3.0时代步入更高功率的PD3.1时代。 EMC易倍科技作为多口协议市场主力军，重磅推出支持PD3.1 140W双口快充SOC新品SW3566。EMC易倍科技深耕SOC数模混合技术，多口充产品线已形成系列家族，满足您从PD3.0到PD3.1，从单口到多口，从小功率到大功率全方位需求，设计灵活，随心组合！
    140W应用方案

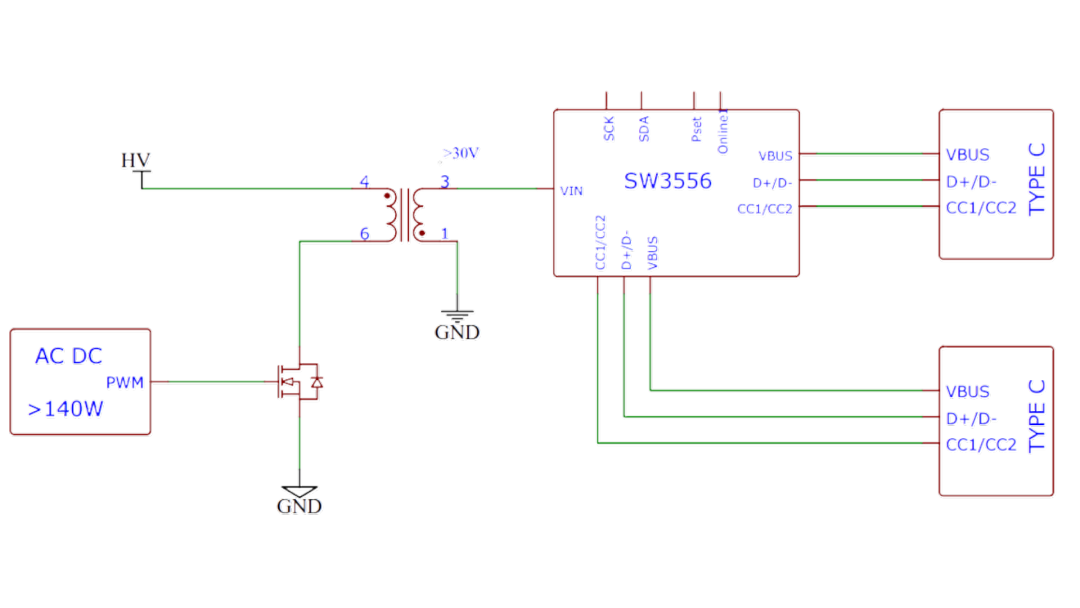

    应用框图(1) 单芯片双C口输出应用框图(1) 单芯片双C口输出.png


    TYPE C1 TYPE C2
    140W -
    - 140W
    15W 15W
      "-"表示未插入设备



    单芯片双C口输出，单口支持快充最大140W（28V5A）输出。双口同时输出时，支持5V输出。

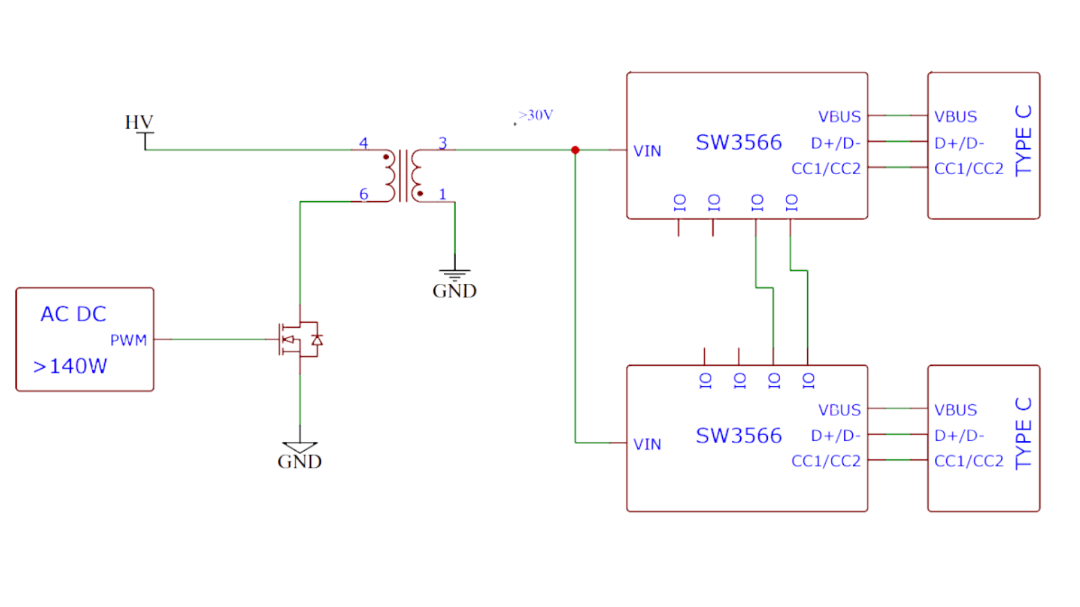

    SW3566应用框图(2) 双芯片双C口输出


    SW3566应用框图(2) 双芯片双C口输出.png


    TYPE C1 TYPE C2
    140W -
    - 140W
    60W 60W
      "-"表示未插入设备




    双芯片双C口输出，单口支持快充最大140W（28V 5A）输出。双口同时输出时，双口同时工作双口同时支持快充输出，功率分配用户可自行设定。


    SW3566关键特性
    1
    集成了 7A 高效率同步降压变换器，输出功率高达140W（28V/5A）
    2
    快充协议全，兼容性好
    3
    外围电路简单，设计方便，EMI容易及具备完善的端口检测机制
    4
    支持C+C/A+C/C+C 任意口快充，双口独立限流
    5
    支持温度控制及具备OVP、UVP、OCP、OTP、OSP等多种保护机制
    6
    支持I2C通讯，可实现各种逻辑控制及功率切换
    7
    支持电阻设置输出功率
    8
    支持双芯片动态功率分配
    9
    耐高压GPIO(32V) ，最多支持15个GPIO（8个可复用）
    10
    寄存器BUCK输出电压3-32V，输出限流支持0.1-7.5A
    11
    第五代插拔技术
    12
    Flash空间较大
    13
    ADC范围高
    14
    开关频率支持500KHz
    15
    支持5路温度检测功能，为产品保驾护航
    16
    CV环路稳定
    17
    QFN-32(4mmx4mm) 封装
    工具与支持
    SW3566 140W双口快充SOC方案

    EMC易倍科技提供产品设计工具和相关文件帮助用户加快设计速度，SW3566已量产供货，样品及demo请咨询各大代理商。
